Kuidas hüdraulilise kollektori töötlemine töötab?

Abstraktne

Hüdraulilise kollektori töötlemineon kriitiline tootmisprotsess, mida kasutatakse kompaktsete ja ülitäpse vedeliku juhtplokkide tootmiseks hüdrosüsteemide jaoks. Need komponendid määravad ehitusmasinates, tööstusautomaatikas, kosmosesüsteemides ja energiaseadmetes kasutatavate keeruliste hüdroahelate tõhususe, ohutuse ja töökindluse. See artikkel selgitab, kuidas hüdraulilise kollektori töötlemine töötab, peamised väljakutsed, materjalikaalutlused, töötlemistehnikad, kvaliteedikontrolli meetodid ja kuidas professionaalsed tootjad tagavad pikaajalise jõudluse ja lekkevaba töö.

Sisukord

• 1. Sissejuhatus hüdraulilise kollektori töötlemisesse
• 2. Kuidas töötlemisprotsess töötab
• 3. Peamised tootmisväljakutsed
• 4. Kollektori töötlemisel kasutatavad materjalid
• 5. Täpsus- ja tolerantsusnõuded
• 6. Töötlemistehnikate ülevaade
• 7. Kvaliteedikontroll ja testimine
• 8. Tööstuslikud rakendused
• 9. Difoni professionaalne tootmistugi
• 10. KKK

1. Sissejuhatus hüdraulilise kollektori töötlemisesse

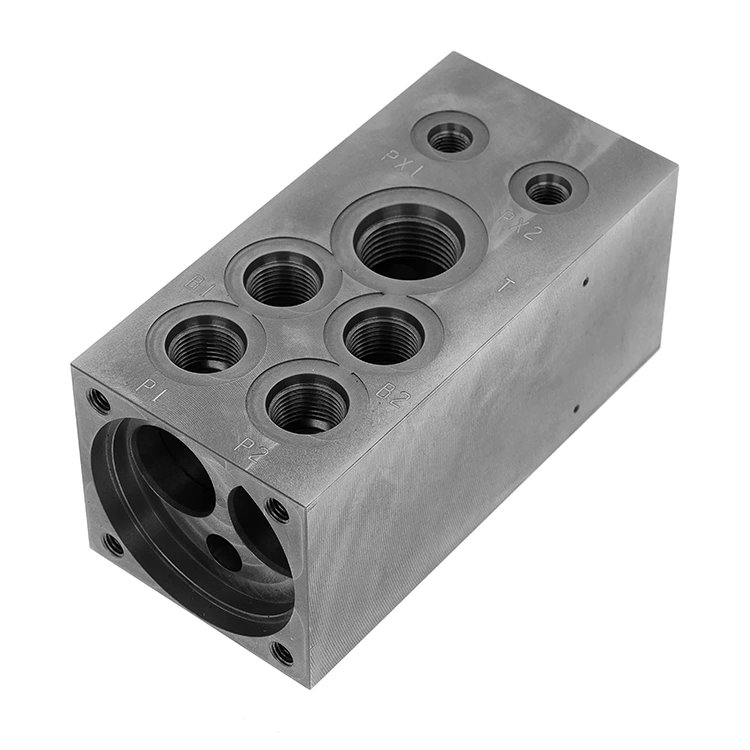

Hüdraulikakollektorid on konstrueeritud plokid, mis suunavad vedeliku voolu hüdrosüsteemide pumpade, ventiilide, täiturmehhanismide ja reservuaaride vahel. Mitme vooliku ja liitmike kasutamise asemel integreerivad kollektorid kanalid ühte kindlasse plokki. See vähendab lekkekohti, parandab süsteemi kompaktsust ja suurendab töökindlust.

Hüdraulilise kollektori töötlemine viitab täpsele CNC tootmisprotsessile, mille käigus luuakse metallplokis sisemised voolukanalid, klapipordid ja tihenduspinnad. Selle protsessi täpsus mõjutab otseselt süsteemi jõudlust ja ohutust.

2. Kuidas töötlemisprotsess töötab

Hüdrauliliste kollektorite töötlemine hõlmab mitut kõrgelt kontrollitud etappi. Iga samm nõuab täppisehitust ja täiustatud CNC-seadmeid.

1. Disain ja inseneritöö– Hüdraulilised skeemid teisendatakse 3D CAD-mudeliteks, mis määratlevad vooluteed, pordid ja paigalduspinnad.
2. Materjali ettevalmistamine– Valitakse välja ülitugevad alumiiniumist, terasest või roostevabast terasest plokid ja lõigatakse need mõõtu.
3. CNC programmeerimine– Tööriistateed genereeritakse CAM-tarkvara abil, et tagada täpne puurimine ja freesimine.
4. Sügavate aukude puurimine– Sisevoolukanalid luuakse spetsiaalsete puurimistehnikate abil.
5. Freesimine ja teisaldamine– Klapiõõnsused, keermestatud pordid ja paigaldusliidesed on töödeldud.
6. Burnide eemaldamine ja puhastamine– Laastude eemaldamiseks ja saastumise vältimiseks puhastatakse sisemised käigud.

Iga etappi tuleb hoolikalt kontrollida, et tagada vedeliku tõhusus ja vältida rõhukadu või leket.

3. Peamised tootmisväljakutsed

Hüdraulilise kollektori töötlemine on rangete funktsionaalsete ja konstruktsiooninõuete tõttu väga keeruline.

• Sisekanali täpsus:Isegi väikesed kõrvalekalded võivad hüdraulilise voolu dünaamikat häirida.
• Lekke vältimine:Tihenduspinnad peavad säilitama täiusliku tasasuse ja viimistluse.
• Kiibi eemaldamine:Sügavad sisekäigud muudavad puhastamise pärast töötlemist keeruliseks.
• Termiline deformatsioon:Töötlemisel tekkiv soojus võib mõjutada mõõtmete stabiilsust.

4. Kollektori töötlemisel kasutatavad materjalid

Materjali valik mängib jõudluses, vastupidavuses ja kulutõhususes üliolulist rolli.

• Alumiiniumsulamid:Kerge ja korrosioonikindel, kasutatakse laialdaselt mobiilsetes hüdrosüsteemides.
• Süsinikteras:Kõrge tugevus raskete tööstuslike rakenduste jaoks.
• Roostevaba teras:Suurepärane korrosioonikindlus karmides keskkondades.

5. Täpsus- ja tolerantsusnõuded

Hüdraulilised kollektorid nõuavad väga kitsaid tolerantse, sageli mikronites. Pinna karedus, perpendikulaarsus ja kontsentrilisus mõjutavad otseselt hüdraulilist tihendust ja voolu efektiivsust.

Tootjad kasutavad mitmeteljelise juhtimisega täiustatud CNC-töötlemiskeskusi, et tagada tootmispartiide korratavus ja täpsuse järjepidevus.

6. Töötlemistehnikate ülevaade

7. Kvaliteedikontroll ja testimine

Kvaliteedi tagamine on hüdrokollektori tootmisel hädavajalik. Tootjad rakendavad rangeid kontrolliprotseduure:

• 3D koordinaatmõõtmismasina (CMM) kontroll
• Rõhulekke testimine
• Pinna kareduse analüüs
• Voolutee kinnitamine

Iga kollektor peab läbima rõhu- ja tihenduskatsed, et tagada ohutu töö äärmuslikes tingimustes.

8. Tööstuslikud rakendused

Hüdraulikakollektoreid kasutatakse paljudes tööstusharudes, kus vedeliku võimsuse juhtimine on hädavajalik.

• Ehitusmasinad (ekskavaatorid, laadurid)
• Tööstuslikud automaatikasüsteemid
• Lennunduse hüdraulilised juhtimissüsteemid
• Mere- ja avamereseadmed
• Energia- ja elektritootmissüsteemid

9. Difoni professionaalne tootmistugi

Kvaliteetne hüdraulilise kollektori töötlemine nõuab mitte ainult täiustatud seadmeid, vaid ka sügavaid inseneriteadmisi.Difonon spetsialiseerunud hüdraulikasüsteemide täppis-CNC-töötluslahendustele, pakkudes kohandatud kollektorikujundusi, mis on kohandatud keerukatele tööstusnõuetele.

Alates prototüübi arendamisest kuni masstootmiseni tagab Difon range mõõtmete kontrolli, optimeeritud voolukujunduse ja usaldusväärse tihendusvõime. Iga toode läbib range kontrolli, et vastata nõudlikele töökeskkondadele.

Kui otsite stabiilset jõudlust, vähendatud lekkeriski ja tõhusaid hüdraulikalahendusi, võib Difon teie projekti toetada täielike tootmisvõimalustega.Võtke meiega ühendusttäna, et arutada oma hüdraulilise kollektori töötlemise nõudeid.

10. KKK

Q1: Mis on hüdraulilise kollektori peamine eesmärk?
Hüdraulikakollektor juhib ja kontrollib vedeliku voolu hüdrosüsteemis, asendades mitu välist voolikut ja vähendades lekkeohtu.

Q2: Miks on töötlemise täpsus nii oluline?
Isegi väikesed kõrvalekalded võivad kõrgsurve vedeliku dünaamika tõttu põhjustada rõhukadu, ebaefektiivsust või süsteemi rikkeid.

Q3: milline materjal on hüdrauliliste kollektorite jaoks parim?
See sõltub rakenduse nõuetest. Alumiinium on levinud kergete süsteemide jaoks, samas kui terast kasutatakse kõrgsurvekeskkonnas.

Q4: Kuidas tagavad tootjad lekke puudumise?
Läbi täppistöötluse, pinnaviimistluse ja survetestimise simuleeritud töötingimustes.

K5: Kas Difon saab hakkama kohandatud kollektorikujundusega?
Jah. Difon pakub täielikult kohandatud töötlemislahendusi, mis põhinevad kliendi hüdrosüsteemi nõuetele.
