Hüdraulikaventiilid: tüübid, tööpõhimõtted ja nende roll kaasaegsetes hüdraulikasüsteemides

Sissejuhatus

Hüdraulikaventiilid on olulised juhtseadmed hüdrosüsteemides, mida kasutatakse vedeliku voolu, suuna ja rõhu juhtimiseks. Hüdrauliliste ventiilide töökindlus mõjutab otseselt hüdromasinate ohutust, tõhusust ja liikumise täpsust. Hüdrauliliste ventiilide laialdase kasutamisega tööstusseadmetes, nagu ehitusseadmed, survevalumasinad ja tööstuslikud robotkäed, on suurenenud nõuded hüdroventiilide valmistamise töökindlusele igasuguste masinate ja seadmete puhul.

1. Mis on hüdrauliline klapp?

A hüdroklapp on täppismehaaniline komponent, mida kasutatakse hüdraulikavedeliku voolu juhtimiseks süsteemis. Avades, sulgedes või osaliselt piirates sisemisi voolukanaleid, reguleerib see hüdraulilise energia edastamist täiturmehhanismidele, nagu silindrid ja hüdromootorid.

Üldiselthüdroventiilid on loodud täitma kolme põhifunktsiooni:

· Voolu suuna juhtimine

· Rõhu reguleerimine

· Voolukiiruse juhtimine

Need funktsioonid moodustavad kõige alusehüdraulilised liikumisjuhtimissüsteemid.


2. Hüdrauliliste ventiilide peamised tüübid

2.1 Suunavad juhtventiilid

Suunajuhtklapp juhib hüdraulikavedeliku voolu suunda süsteemis. Neid kasutatakse tavaliselt täiturmehhanismide, näiteks hüdrosilindrite ja mootorite liikumissuuna juhtimiseks.Levinud konfiguratsioonid hõlmavad järgmist:

· 2-suunalised suunaventiilid

· 3-suunalised suunaventiilid

· 4-suunalised juhtventiilid

Need klapid on olulised süsteemides, mis nõuavad täpset suunavahetust ja liikumisjuhtimist.

2.2 Rõhu reguleerimisventiilid

Rõhu reguleerimisventiili kasutatakse süsteemi ülekoormuse vältimiseks ja hüdrosüsteemi rõhureguleerimise säilitamiseks.
Tüüpilised tüübid hõlmavad järgmist:

· Vabastusventiilid

· Rõhu alandamise ventiilid

· Järjestusventiilid

Survereguleerimisventiile kasutatakse süsteemi ohutuse tagamiseks, vältides süsteemi ülekoormust ja süsteemi töö säilitamiseks hüdraulilise rõhuga.

2.3 Voolu reguleerimisventiilid

Voolu reguleerimine juhib läbi lastava hüdraulikavedeliku kogust, mis omakorda juhib täiturmehhanismi kiirust.

Voolureguleerimisventiilide kasutamisest saavad kasu paljud eri tüüpi rakendused, eriti need, mis nõuavad rangelt kontrollitud liikumist, nagu CNC-masinad, tööstusrobotid ja palju muud.

Voolutakistust reguleerides saab reguleerida täiturmehhanismi kiirust ja süsteem töötab sujuvalt.

3. Hüdrauliliste ventiilide tööpõhimõte

Hüdraulilised ventiilid toimida, muutes sisemist vooluteed klapi korpuse sees oleva pooli liikumise kaudu. Seda pooli käivitatakse erinevate juhtimismeetodite abil, sealhulgas:

· Käsitsi töötamine

· Solenoid (elektromagnetiline) käivitamine

· Piloothüdraulilise rõhu juhtimine

· Proportsionaalsed või servojuhtimissüsteemid

Täiustatud proportsionaalnehüdroventiilid võimaldavad voolu ja rõhu pidevat reguleerimist, muutes need ideaalseks ülitäpse liikumisjuhtimise rakenduste jaoks.

4. Töötlemise täpsuse tähtsus hüdrauliliste ventiilide valmistamisel

Esitus ahüdroklapp sõltub suuresti valmistamise täpsusest. Isegi väikesed kõrvalekalded töötlemisel võivad oluliselt mõjutada süsteemi stabiilsust ja tõhusust.

Kriitilised töötlemisnõuded hõlmavad järgmist:

· Tihenduspindade kõrge tasasuse täpsus

· Täpne sisevoolukanali geomeetria

· Burrivabad sisekäigud

· Range mõõtmete tolerantsi kontroll

Nende piirkondade ebatäiuslikkus võib põhjustada sisemist leket, rõhukadu või ebastabiilset hüdraulilist jõudlust.

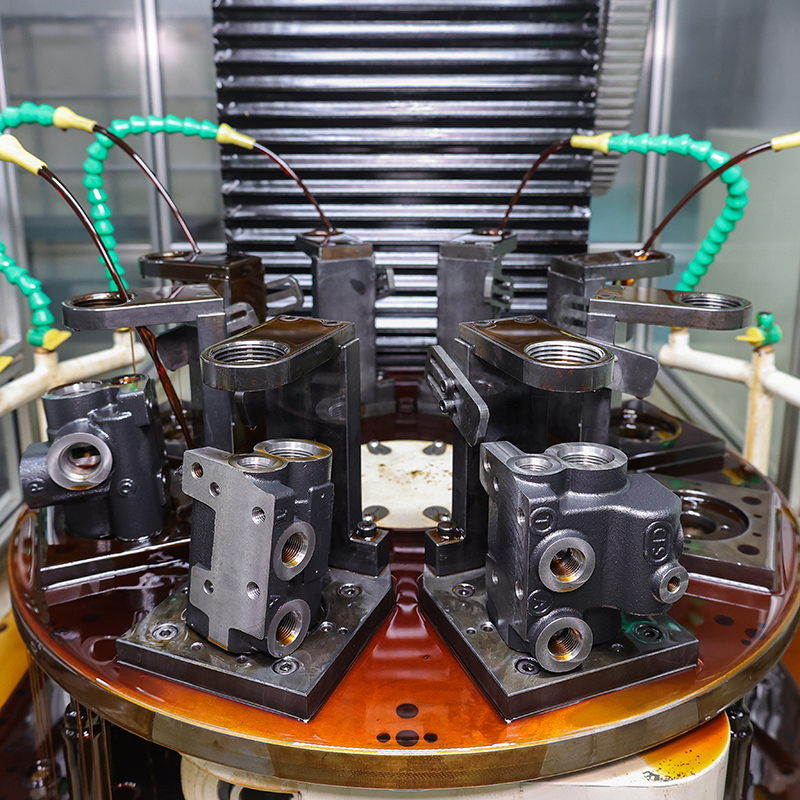

Sellepärast täpsusCNC töötlemine mängib otsustavat rollihüdrauliliste ventiilide tootmine, eriti kõrgsurvetööstuslike rakenduste jaoks, kus töökindlus ja tihendusvõime on kriitilise tähtsusega.

5. Hüdrauliliste ventiilide rakendused

Hüdraulilised ventiilid Neid kasutatakse laialdaselt paljudes tööstusharudes, sealhulgas:

· Ehitusmasinad (ekskavaatorid, kraanad, laadurid)

· Tööstuslikud automaatikasüsteemid

· Survevalumasinad

· Põllumajandustehnika

· Hüdraulilised pressid ja tõstesüsteemid

Nende mitmekülgsus muudab need üheks kõige olulisemaks komponendiks vedeliku jõu- ja liikumisjuhtimissüsteemides.

Järeldus

Hüdraulilised ventiilid on tänapäevases võtmes juhtelemendidhüdrosüsteemid. Kuna tööstused nõuavad jätkuvalt suuremat täpsust, tõhusust ja töökindlust, kasvab klapi täiustatud disaini ja täppistootmise tähtsus jätkuvalt.

Kvaliteetnehüdroklapp jõudlus ei sõltu mitte ainult disainist, vaid ka töötluse täpsusest, materjali juhtimisest ja tootmisvõimsusest. Kohandatudhüdrauliliste ventiilide tootmine ja täppishüdraulilised komponendid,CNC töötlemine võime mängib otsustavat rolli süsteemi lõplikus jõudluses.
