Kuidas hüdrauliline klapiplokk parandab süsteemi jõudlust ja töökindlust?

Abstraktne

Hüdraulikasüsteeme kasutatakse laialdaselt tööstusmasinates, ehitusseadmetes ja automaatikaliinides. Nende süsteemide keskmes on kriitiline komponent -hüdroklapi plokk. See artikkel annab põhjaliku juhendi, kuidas mõista, kuidas hüdroklapiplokk toimib, miks see on oluline ja kuidas see lahendab klientidele levinud valupunkte, nagu leke, ebatõhusus ja hoolduse keerukus. Uurides disainipõhimõtteid, materjalide valikut ja rakendusstsenaariume, aitab see juhend ostjatel ja inseneridel teha õige lahenduse valimisel teadlikke otsuseid.

Sisukord

• 1. Mis on hüdrauliline klapiplokk?
• 2. Kuidas hüdrauliline klapiplokk töötab?
• 3. Tööstuslike rakenduste peamised eelised
• 4. Levinud klientide valupunktid ja lahendused
• 5. Materjali- ja tootmiskaalutlused
• 6. Disaini optimeerimise näpunäited
• 7. Rakenduse stsenaariumid
• 8. Võrdlus: integreeritud vs traditsioonilised süsteemid
• 9. Kuidas valida õiget tarnijat
• 10. KKK

1. Mis on hüdrauliline klapiplokk?

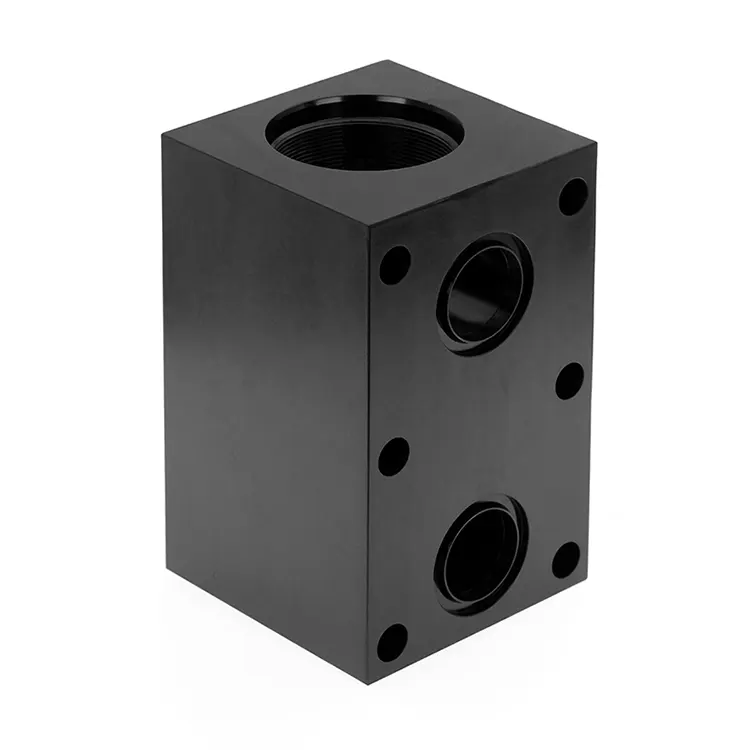

Hüdrauliline klapiplokk, tuntud ka kui kollektorplokk, on täpselt töödeldud metallkomponent, mis on loodud mitme hüdroklapi mahutamiseks ühte kompaktsesse seadmesse. Selle asemel, et ühendada ventiilid läbi välise torustiku, integreerib klapiplokk voolukanalid sisemiselt, lihtsustades oluliselt süsteemi arhitektuuri.

Need plokid on tavaliselt valmistatud alumiiniumist, terasest või kõrgtugevast malmist, sõltuvalt rõhunõuetest ja töökeskkonnast. Koondades mitu juhtimisfunktsiooni ühte seadmesse, suurendavad hüdraulilised klapiplokid süsteemi tõhusust ja vähendavad võimalikke rikkekohti.

2. Kuidas hüdrauliline klapiplokk töötab?

Hüdrauliline klapiplokk töötab vedeliku voolu suunamisel läbi sisemiste kanalite, mis ühendavad erinevaid ventiile, nagu rõhualandusventiilid, suunajuhtventiilid ja voolureguleerimisventiilid. Need kanalid on hoolikalt konstrueeritud, et minimeerida rõhukadu ja tagada täpne juhtimine.

• Vedelik siseneb plokki sisselaskeava kaudu
• Sisemised kanalid suunavad vedeliku konkreetsetesse ventiilidesse
• Ventiilid reguleerivad rõhku, suunda ja voolukiirust
• Vedelik väljub selleks ettenähtud väljalaskeavade kaudu

See integreeritud disain välistab vajaduse keerukate väliste torude järele, vähendades nii paigaldusaega kui ka lekkeohtu.

3. Tööstuslike rakenduste peamised eelised

Hüdraulilised klapiplokid pakuvad mitmeid eeliseid, mis käsitlevad otseselt töö tõhususe ja töökindluse probleeme:

• Vähendatud leke:Vähem välisühendusi tähendab vähem võimalikke lekkekohti
• Kompaktne disain:Säästab ruumi masinate paigutuses
• Parem tõhusus:Optimeeritud vooluteed vähendavad rõhukadu
• Madalamad hoolduskulud:Lihtsustatud süsteemi struktuur vähendab seisakuid
• Täiustatud töökindlus:Integreeritud disain vähendab tõrkeohtu

4. Levinud klientide valupunktid ja lahendused

5. Materjali- ja tootmiskaalutlused

Materjali valik mängib hüdrauliliste klapiplokkide vastupidavuses ja jõudluses otsustavat rolli:

• Alumiinium:Kerge, korrosioonikindel, sobib keskmise rõhu jaoks
• Teras:Kõrge tugevus, ideaalne kõrgsurvesüsteemide jaoks
• Kõrgtugev raud:Suurepärane vastupidavus ja vibratsioonikindlus

Täiustatud CNC-töötlus tagab sisekanalite täppispuurimise. Difonis rakendatakse rangeid kvaliteedikontrolli protsesse, et tagada mõõtmete täpsus ja siledad sisepinnad, mis mõjutavad otseselt voolu efektiivsust.

6. Disaini optimeerimise näpunäited

Hüdraulilise klapiploki konstruktsiooni optimeerimine võib oluliselt parandada süsteemi jõudlust:

• Turbulentsi vähendamiseks minimeerige sisekanalite teravaid pöördeid
• Lekke vältimiseks veenduge, et tihenduspinnad oleksid korralikud
• Disain lihtsaks hoolduseks ja klapi vahetamiseks
• Vooludünaamika analüüsimiseks kasutage simulatsioonitööriistu

Kohandamine on sageli vajalik konkreetsete töönõuete täitmiseks. Hästi läbimõeldud plokk võib vähendada energiatarbimist ja pikendada süsteemi eluiga.

7. Rakenduse stsenaariumid

Hüdraulilisi klapiplokke kasutatakse laialdaselt erinevates tööstusharudes:

• Ehitusmasinad (ekskavaatorid, laadurid)
• Põllumajandustehnika
• Tööstuslikud automaatikasüsteemid
• Materjalikäitlusseadmed
• Mere- ja avameresüsteemid

Nende mitmekülgsus muudab need kriitiliseks komponendiks nii mobiilsetes kui ka statsionaarsetes hüdrosüsteemides.

8. Võrdlus: integreeritud vs traditsioonilised süsteemid

9. Kuidas valida õiget tarnijat

Usaldusväärse tarnija valimine on toote kvaliteedi ja pikaajalise toimimise tagamiseks ülioluline. Võtke arvesse järgmisi tegureid:

• Täppistöötluse kogemus
• Kohandamise võimalused
• Kvaliteedikontrolli standardid
• Materjalivaliku ekspertiis
• Tehniline tugi ja müügijärgne teenindus

Difon on usaldusväärne tootja, kes on spetsialiseerunud kvaliteetsetele hüdraulikakomponentidele. Täiustatud CNC-tehnoloogia ja rangete kontrolliprotsessidega pakub Difon usaldusväärseid ja kohandatud hüdroklapiplokkide lahendusi, mis on kohandatud erinevatele tööstuslikele vajadustele.

Lisateabe saamiseks võite tutvuda tootelehega:
Hüdraulilise klapiploki tooteleht

10. KKK

Q1: Mis on hüdraulilise klapiploki põhifunktsioon?

See ühendab mitu hüdroklappi ühte seadmesse, et juhtida tõhusalt vedeliku voolu, rõhku ja suunda.

Q2: Kas hüdroklapi plokke saab kohandada?

Jah, enamik tootjaid pakub kohandatud disainilahendusi, mis põhinevad süsteeminõuetel, sealhulgas pordi konfiguratsioonil ja ventiilide integreerimisel.

Q3: Millised materjalid on kõrgsurverakenduste jaoks parimad?

Üldiselt eelistatakse terast selle suure tugevuse ja vastupidavuse tõttu surve all tekkivale deformatsioonile.

Q4: Kuidas klapiplokk leket vähendab?

Väliste torustiku ja ühenduste kõrvaldamisega vähendab see oluliselt võimalikke lekkekohti.

K5: Kas hooldus on keeruline?

Ei, integreeritud disain lihtsustab hooldust ja vähendab seisakuid võrreldes traditsiooniliste süsteemidega.

Järeldus

Hüdraulilised klapiplokid on hädavajalikud süsteemi tõhususe, töökindluse ja kompaktsuse parandamiseks kaasaegsetes hüdraulikarakendustes. Tegeledes levinud probleemidega, nagu leke, keerukus ja ebatõhusus, pakuvad need sujuvat lahendust tööstuslikuks tegevuseks.

Kui otsite suure jõudlusega ja kohandatud hüdraulilise klapiploki lahendust,Difonpakub teie vajadustele vastavaid teadmisi ja tootmisvõimalusi.Võtke meiega ühendusttäna, et arutada teie projekti nõudeid ja uurida, kuidas saame aidata teie hüdrosüsteemi jõudlust optimeerida.
