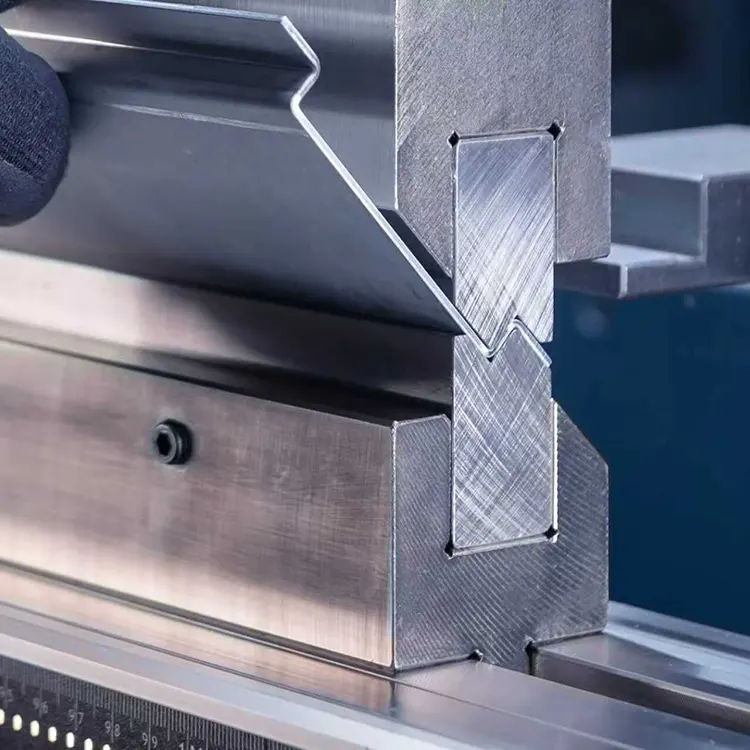

Lehtmetalli nihkepainutamine

CNC-painutamine lehtmetalli nihkepainutusosade jaoks ettevõttes Difon Machinery

Tootjad sellistes tööstusharudes nagu elektroonikaseadmete korpused, tööstuslikud korpused ja meditsiiniseadmete raamid vajavad sageli täpse ja kontrollitud nihkega lehtmetallist osi. Need osad katavad lüngad sobimatute koostepindade vahel või loovad sisemiste komponentide jaoks struktureeritud vahed. Difon Machinery on spetsialiseerunud lehtmetalli täppispainutusteenustele, mis lahendavad joondusprobleeme. Pakume kohandatud ja poolkohandatud nihkepainutuslahendusi selliste rakenduste jaoks nagu astmelised elektroonilised kronsteini toed, nihkekappide jaoturid, meditsiiniseadmete astmelised kinnitusplaadid ja palju muud. Iga osa on valmistatud täiustatud CNC painutustehnoloogiaga, et saavutada täpsed nihke suurused ja ühtsed nurgad. See tagab, et need sobivad sujuvalt teie olemasolevate koosteliinidega. Tehes koostööd Difoniga oma nihkeosade osas, kaotate vajaduse käsitsi reguleerimise või mitme komponendi kokkupanemise järele, muutes tootmisprotsessi sujuvamaks. Selle tulemuseks on toote parem sobivus, funktsionaalsus ja kiirendatud kokkupanek.

Lehtmetalli nihkepainutamine ei ole lihtsalt standardne painutamine – see on spetsiaalne protsess tavalise tootmisprobleemi lahendamiseks: osade joondamine pindadega, mis ei asu samal tasapinnal. Võtke elektrooniline seade: kuumuse vältimiseks võib see vajada kronsteini, mis nihutab trükkplaati 10 mm metallraami kohal. Tööstuslik kapp võib vajada 5 mm nihkega jaoturit, et tihendustihend sobiks. Olemasoleva riistvaraga töötamiseks võib meditsiinikäru vajada 3 mm nihkega kinnitusplaati. Tavalised painutusteenused ei vasta sageli nendele täpsetele nõuetele. Nad toodavad ebaühtlase nihke sügavuse või nurgaga osi, mis sunnivad teid kohapeal kohandama – raiskades aega ja riskides osade kahjustamisega. Difoni nihkepainutustehases ei painuta me lihtsalt osi nihkega. Kujundame iga nihke vastavalt teie konkreetsetele montaaživajadustele. Protsess algab detaili koostoime analüüsiga teiste komponentidega: millist vahet vajate pindade vahel? Kas nihe hoiab kaalu või lisab lihtsalt vahet? Kas nihe peab vastama eelnevalt puuritud aukudele? See koostekeskne lähenemine tagab, et iga meie tarnitav nihkeosa sobib esmakordselt. Ei mingit ümbertööd ega viivitusi teie tootmisgraafikus.

Meie lehtmetalli nihkepainutamise teenus algab kolmefaasilise töövooga, mis keskendub täpsusele ja ühilduvusele. Protsess algab teie tasaarvestusnõuete üksikasjaliku analüüsiga. Standardne painutamine keskendub ainult detailide mõõtmetele, kuid lehtmetalli nihkepainutamine nõuab, et kaardistaksime detaili kogu koostekonteksti. Näiteks kui vajate nihkeklambrit 19-tollise serveririiuli jaoks, kontrollib meie insenerimeeskond esmalt riiuli sisemist suurust, kui palju raskust kronstein vastu peab ja kus on olemasolevad kinnitusavad. Seejärel kasutame nihkeplaani koostamiseks 2D CAD-tarkvara. See ei loetle ainult detaili pikkust, laiust ja nihke sügavust, vaid tähistab ka võrdluspunkte, mida teiste komponentidega joondada. Plaan sisaldab olulisi üksikasju: "nihke suund", "nihke tolerants" ja "painde jada". Mitme nihkega keerukate osade jaoks (nt nii vertikaalse kui ka horisontaalse nihkega kapi jagaja) teeme 3D-renderdusi. Need näitavad, kuidas osa lõplikku koostu mahub, nii et tuvastame joondamise probleemid enne tootmise alustamist. See kaardistamise samm tagab, et nihkepainutusprotsess vastab teie ainulaadsetele koostevajadustele, mitte ainult üldistele reeglitele.

Kui nihkeplaan on tehtud, liigume täpsete nihkete tegemiseks mitmeteljelise CNC painutamise juurde. See etapp kasutab täpsuse tagamiseks meie spetsiaalseid seadmeid. Põhilised 3-teljelised CNC-painutusmasinad on hädas järjepideva nihke juhtimisega, kuid me kasutame 6-teljelisi. Neil on kaks tagaulatust ja reaalajas nihke jälgimise andurid. Need võimaldavad meil nihke painutamiseks reguleerida kahte peamist asja: "nihke sügavus" ja "nihkenurk". Oletame, et valmistame 1,5 mm paksusest külmvaltsitud terasest 5 mm vertikaalse nihkeklambri. CNC-süsteem järgib selget järjestust: esiteks joondab see metalllehe esmase kaldenurgaga, et tabada esimest paindepunkti. Seejärel kasutab see 90° pöörde tegemiseks 110 baari rõhku – see on nihke esimene samm. Järgmisena nihutab sekundaarne tagakülg lehte horisontaalselt 5 mm võrra. Lõpuks kasutab see teise 90° pöörde tegemiseks 105 baari rõhku. See lõpetab nihke ja mõlemad pinnad jäävad paralleelseks ±0,05 mm piires. See mitmeteljeline juhtimine välistab "nihke triivi" - järkjärgulise sügavuse kõrvalekalde, mis on tavaline käsitsi või põhilistes CNC-painutusprotsessides.

Pärast nihke tegemist teeme koostu ühilduvuse testimise. See samm, mis on meie teenuse põhiline erinevus, põhineb arusaamal, et mõõtmete täpsusest üksi ei piisa ilma koostu ühilduvuseta. See testimine ei ole ainult suuruste kontrollimine. Kopeerime teie tegeliku koostekeskkonna, kasutades reaalseid või koopiaosi. Näiteks kui tellisite meditsiiniseadmele nihkeklambrid, kinnitame need teie seadme raami koopiale. Seejärel kinnitame selle meditsiinilise komponendi ja kontrollime: kas nihe teeb raami ja käe vahele vajaliku 8 mm vahe? Kas saate komponendi kinnitada ilma seda sundimata või klambrit valesti joondamata? Kas kronsteini eelpuuritud augud ühtivad raami aukudega? Kui leiame kõrvalekaldeid (isegi 0,1 mm), kohandame ülejäänud partii CNC-painutusseadeid. Võib-olla kohandage gabariidi asendit või painutusrõhku. See reaalse maailma valideerimine tagab, et teie nihkeosad pole mitte ainult mõõtmetelt täpsed, vaid ka optimeeritud koheseks integreerimiseks.

Offset-osade kvaliteedi tagamine põhineb kolmel kriitilisel atribuudil. Keskendume kolmele peamisele asjale: ühtlane nihkesügavus, nihkepindade paralleelsus ja joondamine kooste võrdluspunktidega. Iga osa puhul kasutame laserkaugusmõõturit, et kontrollida nihke sügavust kolmes punktis. Veenduge, et osa varieeruvus ei oleks suurem kui ±0,05 mm. Paralleelsuse kontrollimiseks kasutame kahe nihke pinna võrdlemiseks täppistasasusmõõturit. Lükkame tagasi kõik osad, mille pindade vahe on üle 0,08 mm. Joondamise kontrollimiseks kasutame CMM-i, et kaardistada eelnevalt puuritud aukude või sälkude asukoht nihke suhtes. Veenduge, et need ühtivad teie plaaniga ±0,1 mm täpsusega. Iga osa, mis need kontrollid läbib, saab kordumatu seerianumbri. See link on täieliku jälgitavuse tagamiseks selle tootmisandmetega. See on oluline reguleeritud tööstusharude jaoks, nagu meditsiiniseadmed ja kosmosetööstus, kus täielik jälgitavus ja vastavus on kohustuslikud.

Difoni peamine erinevus seisneb meie pühendumises koostekesksele innovatsioonile. Teame, et kompensatsioonivajadused muutuvad sageli teie tootekujunduse arenedes. Seega pakume käimasolevate projektide jaoks kiiret ümberseadistamist. Kui teil on vaja muuta nihet 10 mm-lt 12 mm-le keskmises tootmises, saavad meie CNC-masinad seadeid vahetada vähem kui 10 minutiga. Põhimasinad võtavad aega 30+ minutit – see vähendab oluliselt seisakuid. Anname ka nõu nihke optimeerimise kohta. Kui teie esialgne disain vajab keerukat mitmeastmelist nihet, mis maksab liiga palju, võivad meie insenerid soovitada lihtsamaid nihkekujundeid. Näiteks eelmisel kuul küsis klient kolme eraldiseisva 5 mm nihkega kronsteini. Kujundasime selle ümber astmeliste funktsioonidega 15 mm nihkeks. See vähendas tootmisaega 25%, säilitades samal ajal täieliku ühilduvuse nende koostuga.

Difon Machinery teeb teiega koostööd, et lahendada montaažiprobleeme, tarnides enamat kui lihtsalt osi – pakume sujuvat integreerimist. Keskendume montaaži joondamisele, mitmeteljelisele CNC täpsusele, reaalmaailma testimisele ja paindlikule toele. Iga meie valmistatud nihkeosa sobib sujuvalt teie tootmisprotsessi. See säästab teie aega, vähendab jäätmeid ja muudab teie toote töökindlamaks. Kui ehitate elektroonikaümbriseid, tööstuskappe või meditsiiniseadmeid, oleme valmis muutma teie kompensatsioonivajadused kvaliteetseteks, kokkupanemiseks valmis osadeks. Kas olete valmis arutama, kuidas meie nihkepainutusteadmised teie projektile kasulikud võivad olla? Kas küsida näidisosa? Tule vaatama meie tehast? Võtke ühendust meie meeskonnaga. Vaadake ise, kuidas meie protsess muudab lehtmetalli täppiskomponentideks, mis suurendavad teie toodete jõudlust ja töökindlust
