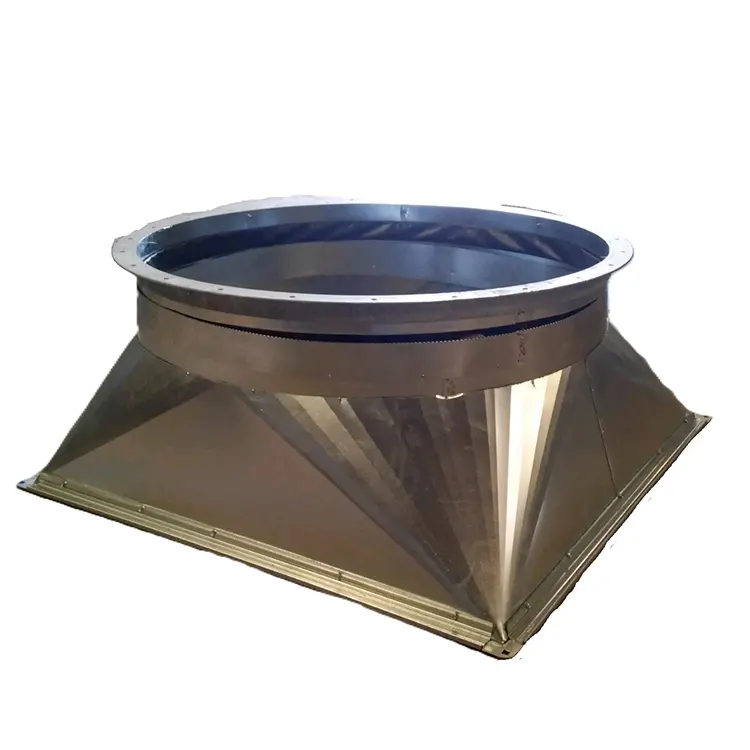

Ruut-ringi üleminek

CNC-painutamine ruudukujulisteks ümmargusteks lehtmetallosade jaoks Difon Machinery'is

Tootjad sellistes tööstusharudes nagu ventilatsioonisüsteemid, keemilise vedeliku ülekandmine ja keskkonnakaitseseadmed vajavad sageli täpseid ruudukujulisi üleminekuosi. Need osad ühendavad ruudu- või ristkülikukujulised kanalid/torud ümmargustega ning need peavad hoidma õhuvoolu sujuvana, vedelikutakistuse madalana ja lekkeid vältima. Difon Machinery Co., Ltd. on usaldusväärne CNC painutusteenuste pakkuja, mis on spetsiaalselt loodud selle keeruka lehtmetalli vormimise rakenduse jaoks. Meie peamised pakkumised hõlmavad kohandatud ja poolkohandatud ruudukujulisi üleminekuosi – väikseid kaubanduslike HVAC-kanalite jaoks, kuni suuri tööstuslike kemikaalide ülekandetorustike jaoks. Kui ostate need üleminekuosad Difonilt, jätate vahele mitme komponendi kokkupanemise või käsitsitöö kasutamise. Samuti saate partneri, kes teab, kuidas need osad mõjutavad teie süsteemi üldist tõhusust ja kui kaua see kestab.

Need ruudukujulised üleminekuosad võivad tunduda lihtsate "pistikutena", kuid nende disain ja valmistamine mõjutavad otseselt teie süsteemi tõhusust, ohutust ja pikaealisust. HVAC-s võib halvasti tehtud üleminek põhjustada õhuturbulentsi – see kasutab rohkem energiat ja teeb rohkem müra. Keemilise vedeliku ülekandmisel võivad ebaühtlased õmblused või ebaühtlane seinapaksus põhjustada lekkeid – need on ohud ja jäätmed. Paljudel tavalistel lehtmetalli tarnijatel puuduvad eriteadmised ruut-ümmarguseks üleminekuks, mis põhjustab sageli kompromisse täpsuses. Difoni spetsiaalne CNC-painutusprotsess on loodud spetsiaalselt selle geomeetriaga kaasnevate ainulaadsete väljakutsete ületamiseks: see liigub sujuvalt nurgelisest (ruudukujulisest/ristkülikukujulisest) kumerast (ümmarguseks) ilma materjali kortsutamata, liiga õhukeseks muutmata või struktuuri nõrgendamata. Meie protsess on loodud pakkuma nii tehnilist täpsust kui ka reaalset jõudlust. Iga meie valmistatud üleminekuosa mitte ainult ei sobi ideaalselt teie kandiliste ja ümarate komponentidega, vaid aitab ka kogu süsteemil paremini töötada – olenemata sellest, kas liigutate õhku, vett või keemilisi vedelikke.

Teie ruudukujulise üleminekuosa tootmine järgib ranget kolmefaasilist töövoogu: projekteerimine, tootmine ja viimistlus, tagades algusest lõpuni sujuva integreerimise teie süsteemiga. See töövoog käsitleb kuju loomulikku keerukust ja algab üksikasjaliku disaini optimeerimisega. Standardsed painutusosad järgivad lihtsaid 2D-kujundeid, kuid üleminekud ruudust ümmarguseks vajavad täpset 3D-modelleerimist. Protsess nõuab "arengu mustri" täpset arvutamist - tasase lehtmetalli paigutust, mis paindub soovitud üleminekukujule. Meie Difoni insenerimeeskond kasutab üleminekuosa 3D-mudelite tegemiseks täiustatud CAD-tarkvara. Seejärel käivitame lõplike elementide analüüsi (FEA), et näha, kuidas materjal painutamisel toimib. See simulatsioon tuvastab võimalikud probleemid varakult. Näiteks kui üleminekul 200 mm ruutkanalilt 150 mm ümartorule on ühes kohas liiga tihe raadius, näitab FEA materjali kortsumist. Meie meeskond kohandab profiili, et muuta üleminekuraadius veidi suuremaks – nii et metall paindub sujuvalt ilma pingeteta. Samuti teeme teie meeskonnaga koostööd, et veenduda, et disain vastab teie süsteemi vajadustele. Kui üleminek toimub kõrgtemperatuurilises HVAC-süsteemis, kohandame materjali paksust, et väänamine peatada. Kui see on söövitavate kemikaalide jaoks, valime sulamiklassid, mis taluvad kahjustusi paremini. See projekteerimisfaas on põhiline, mitte esialgne – see on oluline sujuva ja eduka painutusprotsessi tagamiseks. Hiljutises klienditöös tuvastas meie FEA analüüs ja lahendas võimaliku lekkekoha esialgses üleminekuprojektis enne tootmise alustamist. Kui disain on tehtud, liigume CNC-põhise segmenteeritud painutamise juurde – see on kõige olulisem samm sujuvaks üleminekuks ruudust ümaraks. Lihtsad U- või L-painded vajavad ainult üheteljelisi CNC-pinke, kuid ruudu-ümmarguse ülemineku jaoks on vaja mitmeteljelisi. Need masinad saavad reguleerida rõhku ja nurki lehtmetalli erinevates osades. Neil on programmeeritavad tagaküljed ja reaalajas nurga jälgimise andurid. Tüüpilise osa puhul toimib see järgmiselt: näiteks 1,5 mm paksune tsingitud terasest üleminek 250 mm ruudukujuliselt 200 mm ümaraks. Esiteks laadime tasapinnalise arendusmustri masina töölauale. CNC-süsteem kasutab 3D-disainifaili 8–12 painutussegmendi kaardistamiseks – igaüks väikese osa üleminekust. Iga segmendi jaoks reguleerib masin tagagabariiti, et metalli täpselt positsioneerida. Seejärel rakendab see õiget survet, et painutada segment kindla nurga alla. Iga segmendi vahel kontrollib nurgaandur, kas painutus on täpne. Kui mõni segment on kasvõi 0,3° võrra nihkunud, reguleerib masin järgmiseks rõhku automaatselt. See segmenteeritud meetod väldib "materiaalset mälu" - kui metall peab vastu teravatele kujumuutustele. Selle tulemuseks on sujuv ja pidev üleminek ruudukujuliselt ümaraks, ilma teravate katkestusteta ega materjali deformatsioonita.

Tagamaks, et osa on koheseks integreerimiseks valmis, läbib see täpse kalibreerimise ja õmbluse viimistlemise.\ – need sammud valmistavad ruudukujulise üleminekuosa kohe teie süsteemis kasutamiseks valmis. Esiteks kasutame laserkontuuriskannerit kogu detaili pinna kaardistamiseks. Võrdleme seda kaarti algse 3D-disainifailiga, et veenduda, et üleminekukõver on ühtlane ja ruudukujuline ots sobib standardsete kanali-/torusuurustega. Õmblust vajavate detailide puhul kasutame roostevaba terase ja alumiiniumi puhul TIG-keevitust või tsingitud terase puhul punktkeevitust. Seejärel lihvime õmbluse siledaks, et vabaneda igasugustest konarustest, mis võivad õhu- või vedelikuvoolu häirida. Lisaks läbib iga partii mõõtmete vastavuse kontrolli: ühendame üleminekuosa standardse nelinurkse kanali ja ümmarguse toruga ning kontrollime õhukese kaliibriga lünki. Kui mõni vahe on üle 0,1 mm, kohandame järgmise osade komplekti paindeparameetreid. Vedelikke kandvate osade puhul lisame rõhutesti: tihendame osa, täidame selle vee või õhuga ja kontrollime lekkeid 1,2-kordse süsteemi maksimaalsest töörõhust kõrgemal. See tagab, et vedelik ei imbuks läbi üleminekuõmbluste.

Difoni valimise peamine eelis on meie terviklik lähenemine süsteemi ühilduvuse tagamisele. Paljud kliendid tulevad meie juurde olemasolevate kandiliste ja ümarate komponentidega. Nad muretsevad, et kohandatud üleminekuosa ei sobi nende vanade süsteemidega. T Selle probleemi lahendamiseks pakume kohapeal või kaugjuhtimisega "mõõtmete kinnitamise" teenuseid. Saadame tehniku ​​teie olemasolevaid kanaleid/torusid mõõtma või juhendame teid digitaalse nihikuga mõõtma. Seejärel kohandame üleminekuosa kujundust, et see vastaks teie komponentide väikestele erinevustele. Näiteks kui teie ruudukujulise kanali külje pikkus on 252 mm, muudame arendusmustri sobivaks, tagades täpse sobivuse. Anname ka paigaldusjuhiseid: iga tellimusega on kaasas lihtne juhisleht. See annab selged juhised osade joondamiseks ja täpsustab soovitatavad kinnitusdetailid. Meie tehniline meeskond on saadaval ka telefoni või videokõne teel, et vastata installimisküsimustele – see on meie teenuse tase.

Püsikliendid saavad kasu kohandatud tootmise ajastamise ja laohaldusprogrammidest ruudukujuliste üleminekuosade jaoks. Kui olete HVAC-tootja, kes toodab 500 ühikut kuus, saame koostada korduva tellimuse igakuiste saadetistega. Valmis osi hoiustame kontrollitud kliimaga laos – sealne niiskus ei kahjusta tsingitud terast ega alumiiniumi. Kiirendage oma arendustsüklit meie kiire prototüüpimisteenusega: kui töötate välja uut ventilatsioonisüsteemi ja vajate õhuvoolu testimiseks ühte näidisüleminekuosa, saame selle meie väikese partii CNC-sarjaga teha 3–5 tööpäevaga. See võimaldab teil enne partii tellimist jõudlust kontrollida. Meie süsteem säilitab üksikasjalikud andmed teie tellimuste ajaloo kohta. Kui teil on vaja kuus kuud tagasi ostetud osa ümber tellida, on meil juba disainifail ja materjali spetsifikatsioonid. See vähendab uute tellimustega võrreldes tarneaega umbes 30%.

Ruudukujulised üleminekuosad on midagi enamat kui lihtsalt pistikud; need on süsteemi jõudluse jaoks kriitilise tähtsusega. Need on olulised komponendid teie süsteemi sujuva, ohutu ja usaldusväärse töö tagamiseks. Kombineerides spetsialiseeritud CNC-painutamise, disaini optimeerimise, materjaliteadmised ja pühendumuse ühilduvusele, tagame, et iga üleminekuosa vastab teie mõõtmete ja jõudluse nõuetele. Ükskõik, kas ehitate kaubanduslikku HVAC-võrku, tööstuskemikaalide torustikku või tolmukogumissüsteemi, meie ruudukujulised üleminekuosad katavad sujuvalt tühimiku kandiliste ja ümarate komponentide vahel. Kas soovite rääkida oma konkreetsetest vajadustest? Kas küsida näidisosa? Tulge meie rajatist vaatama? Võtke ühendust meie meeskonnaga. Saate oma silmaga jälgida, kuidas muudame lehtmetallist täppisdetailid, mis tagavad teie tegevuse tõhususe ja usaldusväärsuse.
